Модель 2-01
Преобразователи относительной влажности и температуры воздуха 2-01 использует аналоговый интерфейс 4-20 мА (0-10 B) для передачи данных. В зависимости от модели датчики подключаются к линии 4-20 мА (0-10 B) по 4-х, 3-х или 2-х проводной схеме с питанием от внешнего блока питания. Для прокладки линии используется экранированный кабель «витая пара» или две «витые пары» в зависимости от количества каналов измерения датчика. Подключение к линии 4-20 мА (0-10 B) осуществляется через герметичный резьбовой разъем М12 с винтовыми клеммами внутри (пайка не требуется).
Модель 2-01 поставляется с защитной арматурой.
Датчик использует наружный сенсор относительной влажности и температуры воздуха SHT31, вынесенный за пределы корпуса преобразователя для исключения влияния самонагрева от платы преобразвателя.
Технические характеристики преобразователя
| Количество каналов измерения | 1, 2 |
| Конфигурации каналов измерения | Наружный сенсор отн. влажности воздуха Наружный сенсор отн. влажности и температуры воздуха |
| Выходной сигнал | Аналоговый, 4-20 мА или 2 х 4-20 мА / 0-10 B или 2 х 0-10 В |
| Тип индикатора | OLED индикатор 0.96” |
| Разъем для подключения | М12FA / M12FD |
| Диапазон температуры эксплуатации, °С | -30…60 |
Технические характеристики наружного сенсора отн. влажности и температуры воздуха
| Тип (НСХ) | SHT31 |
| Диапазон температуры, °С | -20…120 |
| Диапазон отн. влажности, % | 0...100 |
| Материал защитной арматуры | Сталь 321 (12Х18Н10Т), полиамид |
| Длина монтажной части, мм | 100, 120, 160, 200, 250 |
| Диаметр монтажной части, мм | Ø6 с переходом на Ø12 |
Датчик может быть заказан как с индикацией, так и без. Для индикации данных используется высококонтрастный OLED дисплей, на котором отображаются измеренные значения по всем каналам измерения датчика.

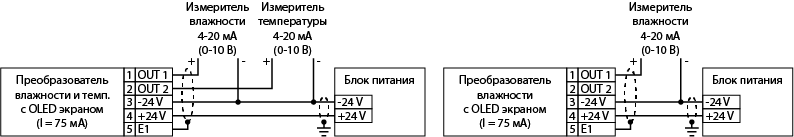

Схема подключения
