Модель 2-01
Перетворювачі відносної вологості і температури повітря 2-01 використовують аналоговий інтерфейс 4-20 мА (0-10 V) для передачі даних. В залежності від моделі датчики підключаються до лінії 4-20 мА (0-10 V) по 4-х, 3-х або 2-х дротовій схемі з живленням від зовнішнього блоку живлення. Для прокладки лінії використовується екранований кабель "кручена пара" або дві "кручені пари" в залежності від кількості каналів вимірювання датчика. Підключення до лінії 4-20 мА (0-10 V) здійснюється через герметичний роз'єм М12 з гвинтовими клемами всередині (пайка не потрібна).
Модель 2-01 постачається з захисною арматурою.
Датчик використовує зовнішній сенсор відносної вологості і температури повітря SHT31, що винесений за межі корпусу перетворювача для виключення впливу самонагріву від плати перетворювача.
Технічні характеристики перетворювача
| Кількість каналів вимірювання | 1, 2 |
| Конфігурація каналів вимірювання | Зовнішній сенсор відносної вологості повітря Зовнішній сенсор відносної вологості і температури повітря |
| Вихідний сигнал | Аналоговий, 4-20 мА або 2 х 4-20 мА / 0-10 V або 2 х 0-10 V |
| Тип індикатора | OLED індикатор 0.96” |
| Роз'єм для підключення | М12FA / M12FD |
| Діапазон температури експлуатації, °С | -30…60 |
Технічні характеристики зовнішнього сенсора відносної вологості і температури повітря
| Тип (НСХ) | SHT31 |
| Діапазон температури, °С | -20…120 |
| Діапазон відносної вологості, % | 0...100 |
| Матеріал захисної арматури | Сталь 321 (12Х18Н10Т), поліамід |
| Довжина монтажної частини, мм | 100, 120, 160, 200, 250 |
| Діаметр монтажної частини, мм | Ø6 з переходом на Ø12 |
Датчик може бути замовлений як з індикацією, так і без. Для індикації даних використовується висококонтрасний OLED дісплей, на якому відображаються вимірювальні значення по всім каналам вимірювання датчика.

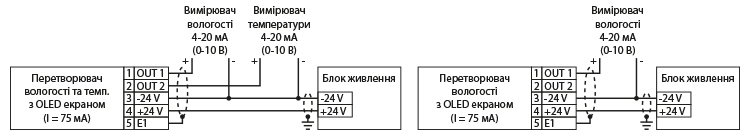

Схема підключення
