Модель 1-3фт

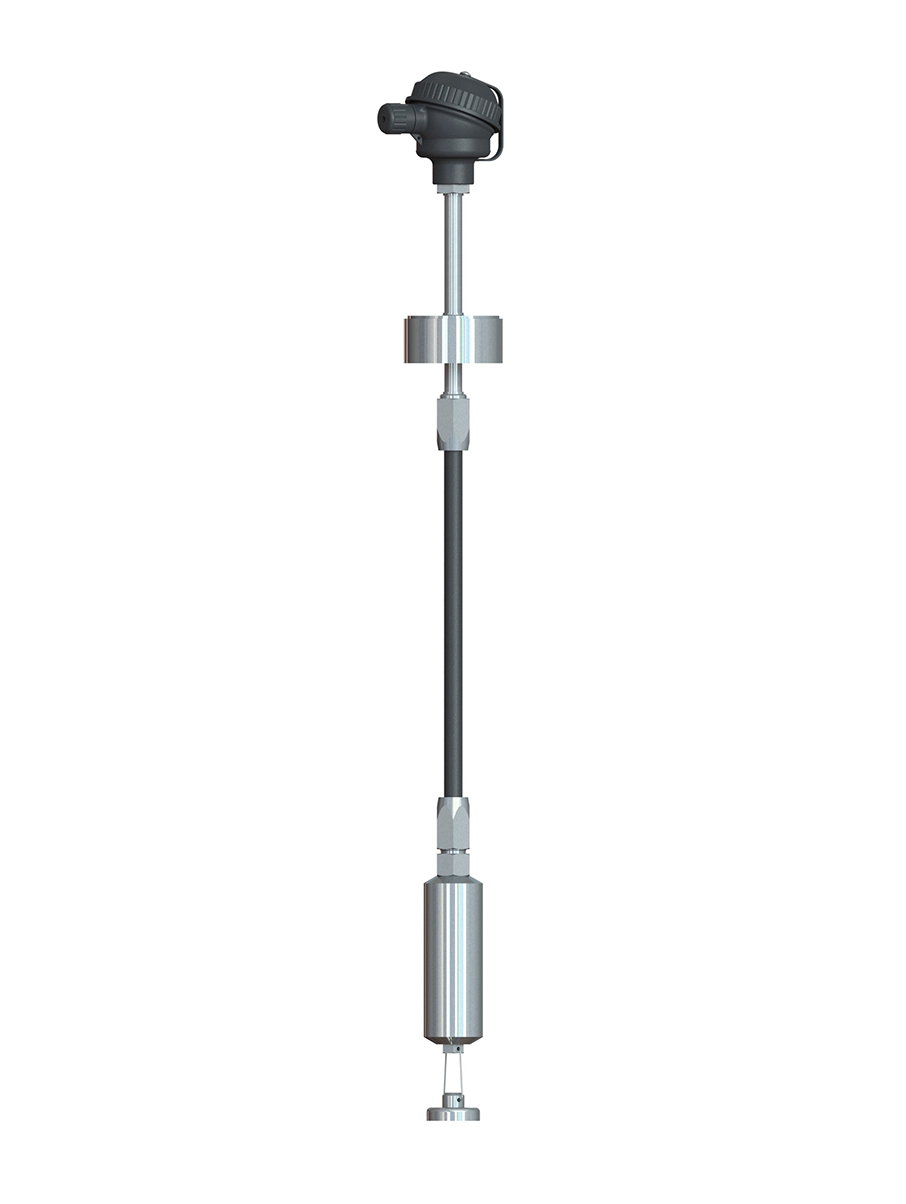

Багатозонний термоперетворювач (термопідвіска) іскробезпечного виконання Exi, що застосовується для контролю температури в резервуарах зберігання нафтопродуктів на різній глибині. Монтажна частина термопідвіски виконана з іскробезпечної пластикової трубки, яка хімічно інертна до нафтопродуктів. Сенсори розташовуються всередині трубки на різній глибині. В якості сенсорів застосовується сенсор DS18B20. На кінці трубки знаходиться магніт та вантаж, які дозволяють розтягувати термопідвіску і прикріплюватися до дна резервуара.
Технічні характеристики
| Тип і НСХ | ТП (DS18B20) |
| Кількість ЧЕ | 5 |
| Клас допуску | 0,5°C |
| Схема з'єднання | 3-х дротова |
| Кріплення | Муфта G2 |
| Тип головки | ВХ |
| Матеріал зовнішньої частини | Н/ж сталь 12Х18Н10Т (н/ж сталь AISI 321) |
| Матеріал трубки | Поліамід антистатик |
| Матеріал вантажу | Сталь 20 |
| Діапазон температури, °С | -20…40 |
| Показник інерції, с | 45 |
| Робочий тиск, МПа | 6,3 |
| Сертифікат по техрегламенту | Пост. КМУ №1055 від 28.12.16 |
| Маркування вибухозахисту | 0ExiallCT6...T1 X (дозволені зони: 0, 1, 2, 20, 21, 22) |

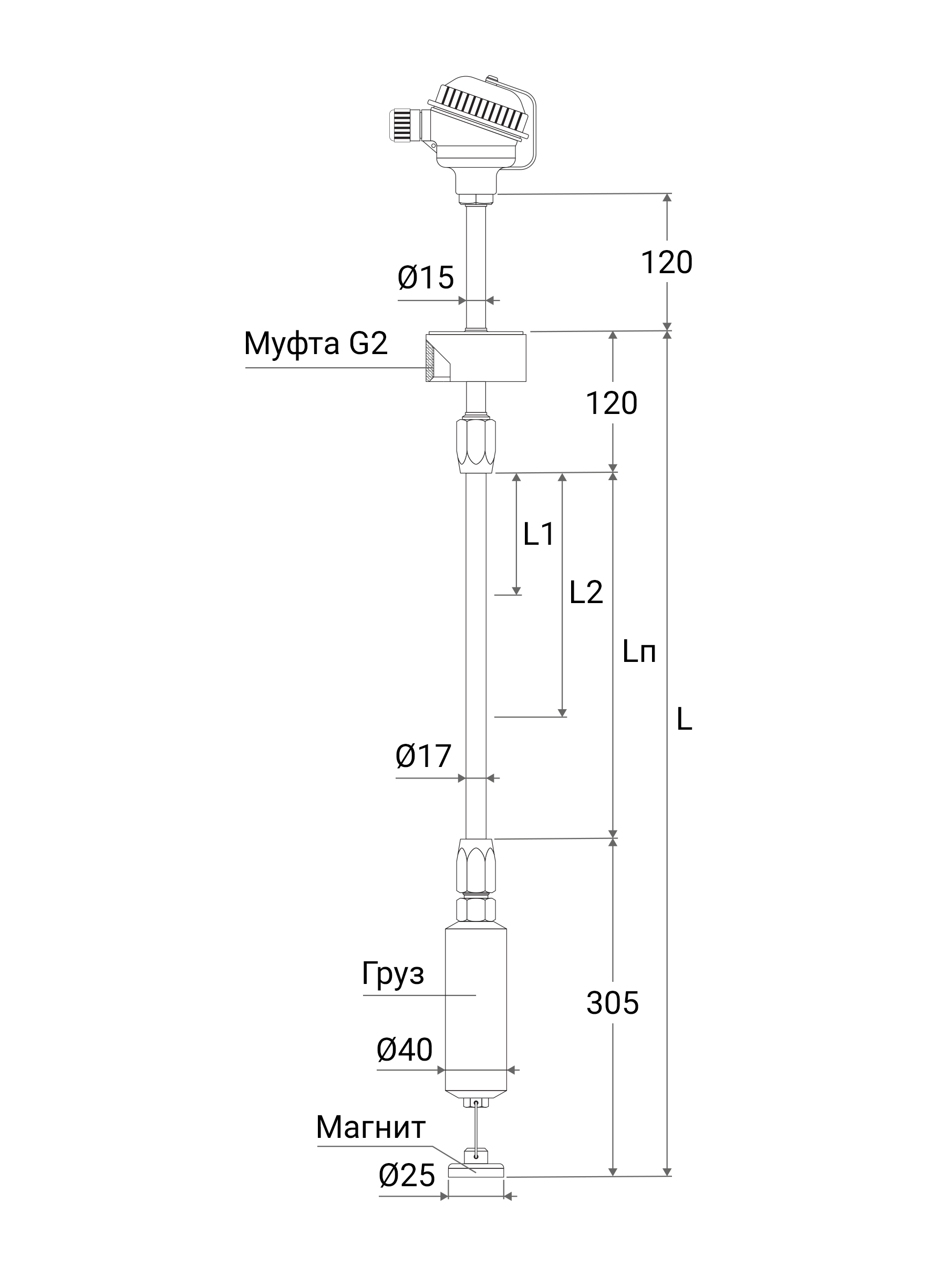

Перелік стандартних довжин і діаметрів
| Довжина монтажної частини, L, мм | 1000...20000 (під замовлення) |
| Довжина від опорної частини до сенсора, L1, L2, Lп | Будь-яка (під замовлення) |
| Довжина зовнішньої частини, мм* | 120 |
| Діаметр робочої частини, мм | Ø17 |
* - відстань від опорної площини муфти до головки
Примітка: з'єднання зовнішньої частини ТП з клемною головкою повинно знаходитися у температурі, що не перевищує максимально допустиму: для головок В і ВХ з поліаміду - 160 °С, для головок А, А1, AX і AIX з алюмінію - 200 °С. Всі типи головок забезпечують захист IP54 або IP67 тільки до 120 °С. Для забезпечення даної умови іноді необхідно замовляти більш довшу монтажну або зовнішню частину, щоб винести вразливу частину ТП з "горячої" зони.
