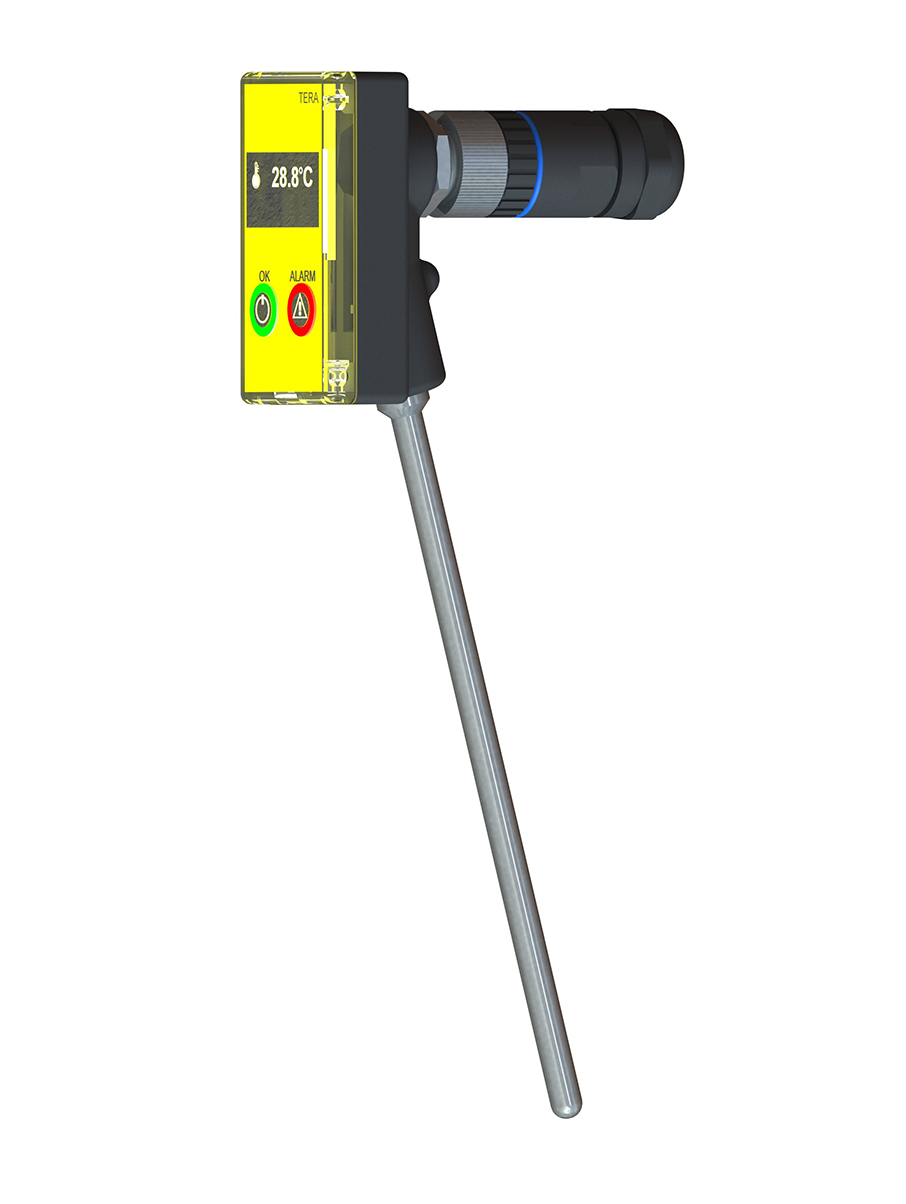

Модель 1-4
Термоперетворювач 1-4 використовує аналоговий інтерфейс 4-20 мА для передачі даних. Датчик підключається до дротової мережі 4-20 мА по 3-х або 2-х дротовій схемі з живленням від зовнішнього блоку живлення. Для прокладки лінії рекомендовано використовувати екранований кабель "кручена пара". Підключення до лінії 4-20 мА здійснюється через герметичний різьбовий роз'єм М12 з гвинтовими клемами всередині (пайка не потрібна).
Модель 1-4 постачається з захисною арматурою.
Технічні характеристики перетворювача
| Кількість каналів вимірювання | 1 |
| Конфігурація каналів вимірювання | Зовнішній термоперетворювач |
| Вихідний сигнал | Аналоговый, 4-20 мА |
| Тип індикатора | OLED індикатор 0.96” |
| Роз'єм для підключення | М12FA / M12FD |
| Діапазон температури експлуатації, °С | -30…60 |
Технічні характеристики зовнішнього термоперетворювача
| Тип (НСХ) | TSP (Pt1000) TXA (K) |
| Діапазон температури, °С | TSP: -196…100, -50…100, -50…250, -50…500 TXA: 0...850 |
| Матеріал захисної арматури | Сталь 321 (12Х18Н10Т) |

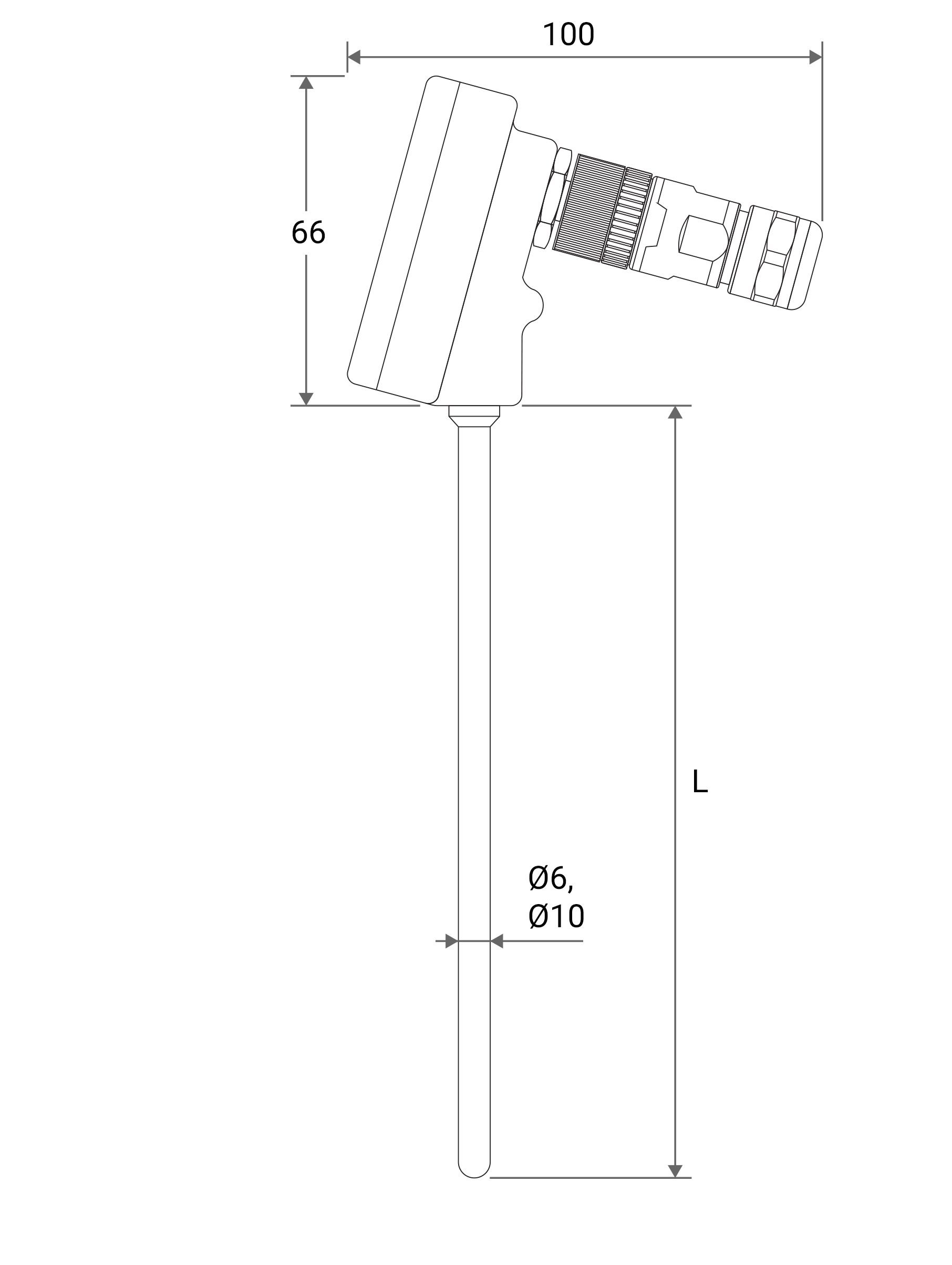

| Довжина монтажної частини, мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| ДІаметр монтажної частини, мм | Стандартно - Ø6 (до 500мм), Ø10 (вище 500 мм) |
Для індикації даних використовується висококонтрасний OLED дісплей, на якому відображаються вимірювані значення по всім каналам вимірювання датчика.
Схема підключення
