Модель 08а
Преобразователи влажности и температуры 08а использует аналоговый интерфейс 4-20 мА (0-10 В) для передачи данных. В зависимости от модели датчики подключаются к линии 4-20 мА (0-10 В) по 4-х, 3-х или 2-х проводной схеме с питанием от внешнего блока питания. Для прокладки линии используется экранированный кабель «витая пара» или две «витые пары» в зависимости от количества каналов измерения датчика. Подключение к линии 4-20 мА (0-10 В) осуществляется через винтовые клеммы внутри преобразователя.
Модель 08а поставляется с защитной арматурой, подвижным штуцером М20х1,5 или G1/2 и медной шайбой.
Используется наружный сенсор относительной влажности и температуры воздуха SHT31, вынесенный за пределы корпуса преобразователя для исключения влияния самонагрева от платы преобразователя.
Технические характеристики преобразователя
| Количество каналов измерения | 1, 2 |
| Конфигурации каналов измерения | Наружный сенсор отн. влажности воздуха Наружный сенсор отн. влажности и температуры воздуха |
| Выходной сигнал | Аналоговый, 4-20 мА (НВ) или 2 х 4-20 мА (НВТ) / 0-10 В (НВ) или 2 х 0-10 В (НВТ) |
| Крепление | С помощью саморезов |
| Диапазон температуры эксплуатации, °С | -30…60 |
Технические характеристики наружного сенсора отн. влажности и температуры воздуха
| Тип (НСХ) | SHT31 |
| Диапазон температуры, °С | -20…120 |
| Диапазон отн. влажности, % | 0...100 |
| Материал защитной арматуры | Сталь 321 (12Х18Н10Т), полиамид |
| Крепление | М20 х 1,5 или G1/2 |
| Длина монтажной части, мм | 100, 120, 160, 200, 250 |
| Длина наружной части, мм | 40 |
| Диаметр монтажной части, мм | Ø6 с переходом на Ø12 |

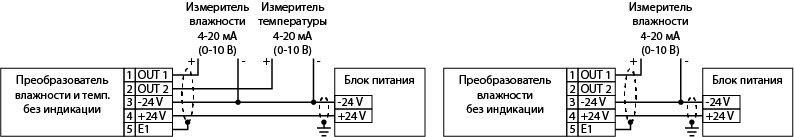

Схема подключения
