Модель 08а
Перетворювач відносної вологості і температури 08 використовує аналоговий інтерфейс 4-20 мА (0-10 V) для передачі даних. В залежності від конфігурації каналів вимірювання датчик підключається до лінії 4-20 мА (0-10 V) по 4-х, 3-х або 2-х дротовій схемі з живленням від зовнішнього блоку живлення. Для прокладки лінії використовується екранований кабель "кручена пара" або дві "кручені пари" в залежності від кількості каналів вимірювання датчика. Підключення до лінії 4-20 мА (0-10 V) здійснюється через гвинтові клеми всередині перетворювача.
Модель 08а постачається з захисною арматурою, рухомим штуцером М20х1,5 або G1/2 і мідною шайбою.
Використовується зовнішній сенсор відносної вологості і температури повітря SHT31, що винесений за межі корпусу перетворювача для виключення впливу самонагрівання від плати перетворювача.
Технічні характеристики перетворювача
| Кількість каналів вимірювання | 1, 2 |
| Конфігурація каналів вимірювання | Зовнішній сенсор відносної вологості повітря Зовнішній сенсор відносної вологості і температури повітря |
| Вихідний сигнал | Аналоговий, 4-20 мА (ЗВ) або 2 х 4-20 мА (ЗВТ) / 0-10 В (ЗВ) або 2 х 0-10 В (ЗВТ) |
| Кріплення | За допомогою саморізів |
| Діапазон температури експлуатації, °С | -30…60 |
Технічні характеристики зовнішнього сенсору відносної вологості і температури повітря
| Тип (НСХ) | SHT31 |
| Діапазон температури, °С | -20…120 |
| Діапазон вологості, % | 0...100 |
| Матеріал захисної арматури | Сталь 321 (12Х18Н10Т), поліамід |
| Кріплення | М20 х 1,5 або G1/2 |
| Довжина монтажної частини, мм | 100, 120, 160, 200, 250 |
| Довжина зовнішньої частини, мм | 40 |
| Діаметр монтажної частини, мм | Ø6 з переходом на Ø12 |

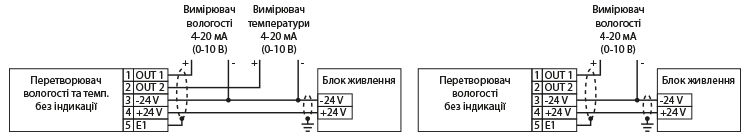

Схема підключення
