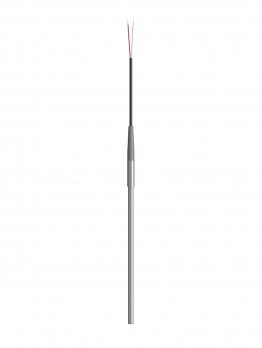

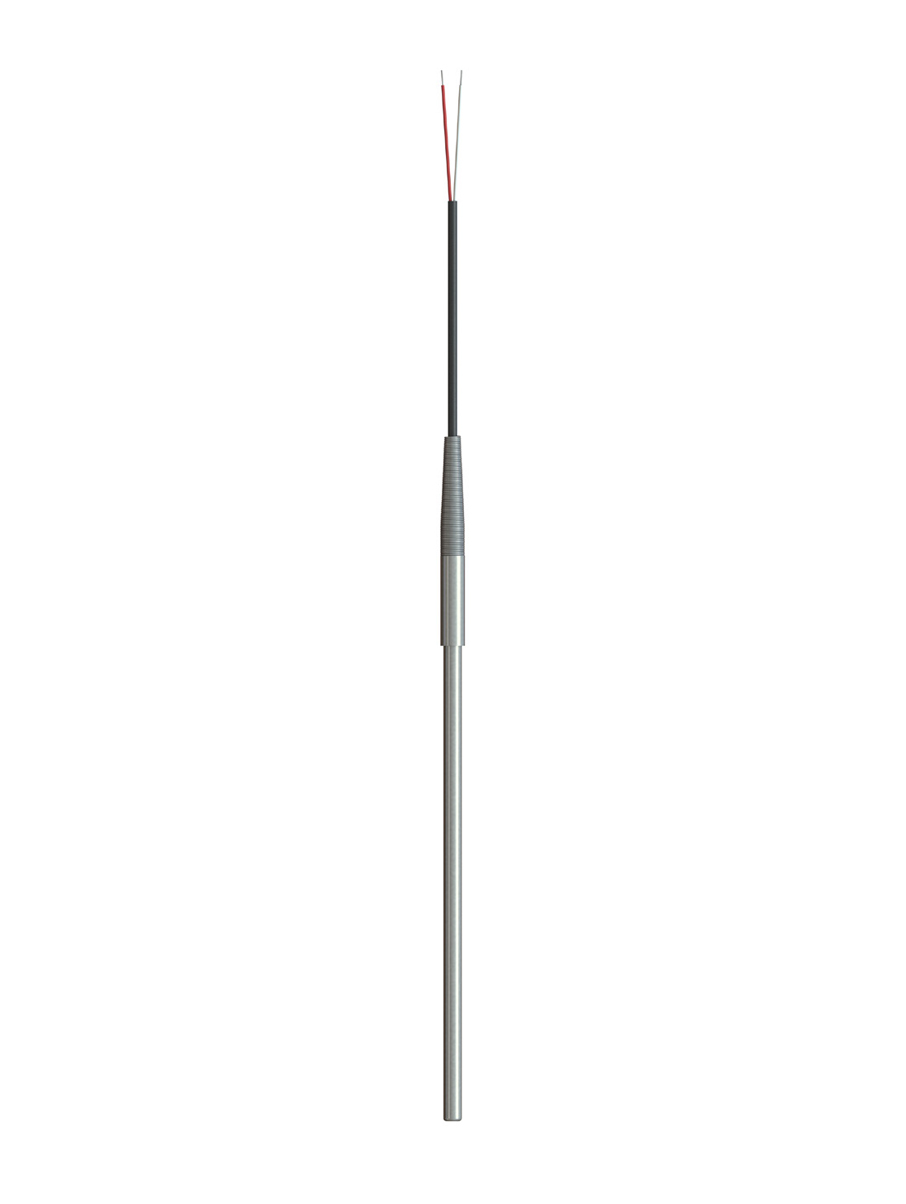

Модель 1-26
Модель високотемпературної термопари, що виконана з КТМС і вивідного термопарного кабелю. Застосовується для вимірювання різних високотемпературних середовищ. Перетворювач сигналу в 4-20 мА або RS485 (протокол T-bus або ModBus), щоб уникнути перегрівання, рекомендовано замовляти в окремому корпусі Z67 з гермовведеннями і підключати до датчика по термокомпенсаційному кабелю.

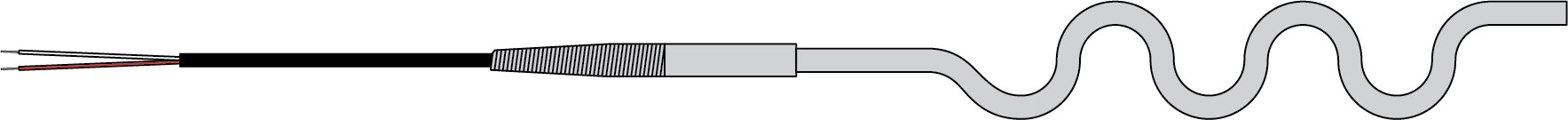

1-26 може бути зігнутий в довільній формі
Технічні характеристики
| Тип і НСХ | ТХА (К), ТНН (N) |
| Клас допуску | 1, 2 |
| Тип спаю | Ізольований |
| Тип застосовуваного КТМС | Н/ж сталь AISI 321 Ø3,0 мм, н/ж сталь AISI 321 Ø6,0 мм, н/ж сталь 310 Ø6,0 мм, сплав Інконел 600 (INC) Ø4,5 мм, сплав Інконел 600 (INC) Ø6,0 мм, сплав Nicrobel (NIC) Ø6,0 мм |
| Діапазон температури, °С | 0...800 (для ТХА 321) 0...1050 (для ТХА 310) 0...1100 (для ТХА INC) 0...1150 (для ТНН INC) 0...1200 (для ТНН NIC) |
| Показник інерції, с | 45 |

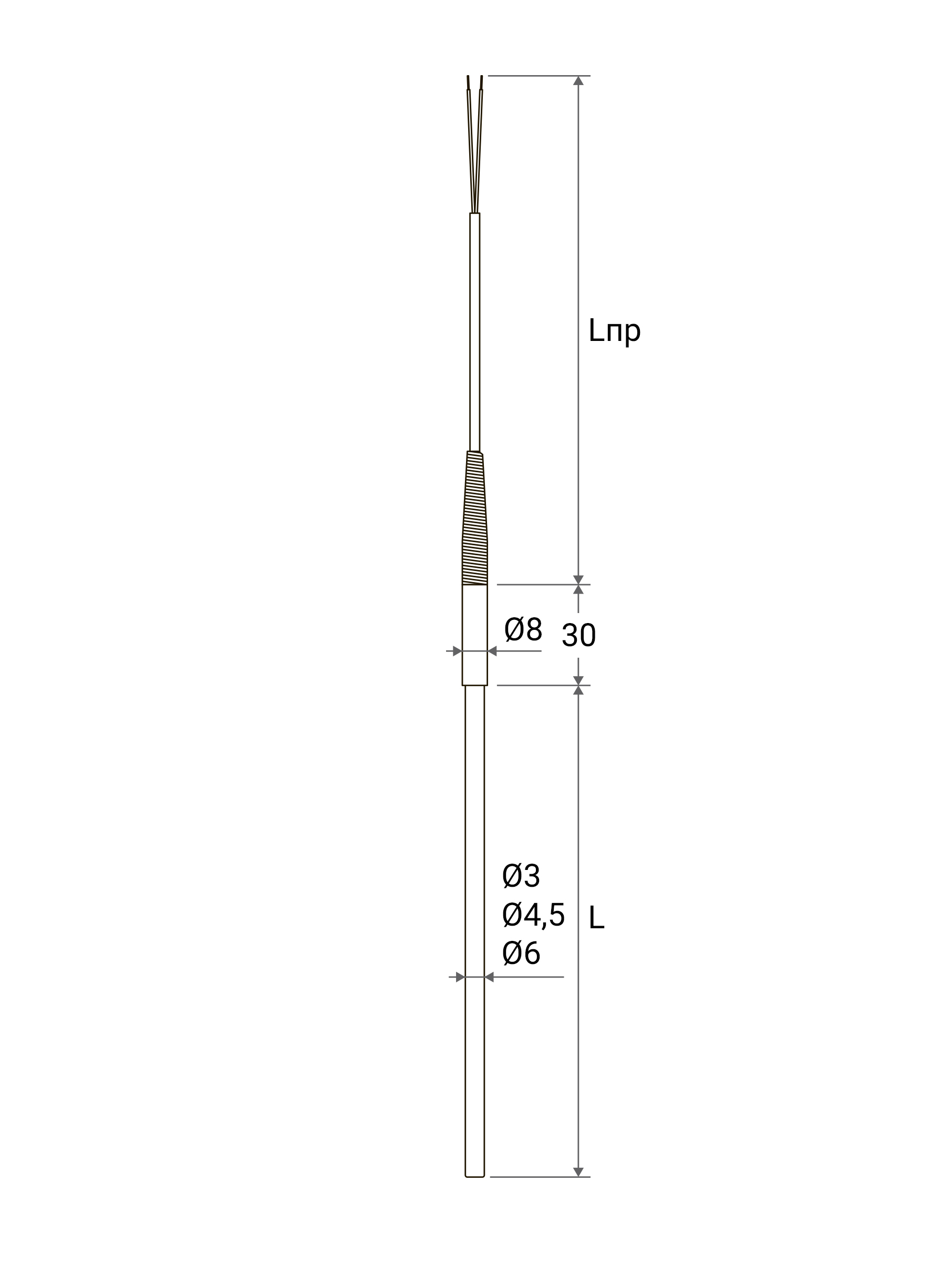

Перелік стандартних довжин і діаметрів
| Довжина монтажної частини, L, мм | 250, 320, 400, 500, 630, 800, 1000, 1250, 1500, 2000... до 20 000 |
| Діаметр монтажної частини, мм | Ø3, Ø4,5, Ø6 |
